СНП - Спирально-навитые прокладки

Одним из саммых эффективных способов уплотнения фланцевых соединений является применение СНП, которые в отличие от обычных уплотнительных фланцевых прокладок имеют остаточную упругость и компенсируют возникающий зазор при перепадах температуры и давления рабочей среды или при вибрации трубопроводов, обеспечивая надежную герметичность соединения.

Область применения: предназначены для уплотнения круглых отверстий плоских фланцевых соединений, соединений типа "выступ-впадина" и "шип-паз" арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования химической, нефтеперерабатывающей, металлургической, фармацевтической и других отраслей промышленности, а также в атомной энергетике.

Рабочая среда: большинство агрессивных сред.

Типы и размеры

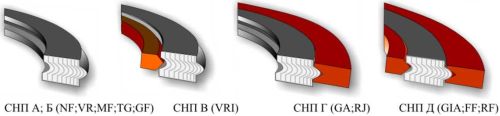

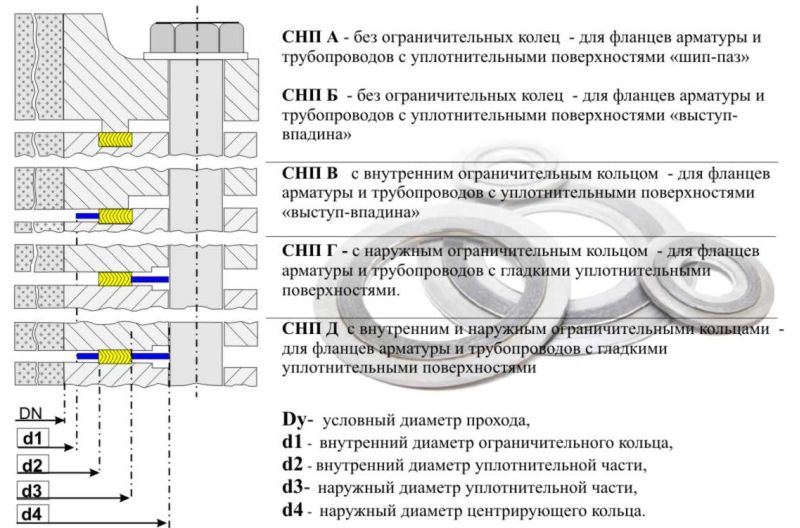

Основные типы СНП изготавливаются по нормам ОСТ 26.260.454-99, DIN, BS, API, ANSI и ASME. В зависимости от конструкции СНП делятся на типы, указанные в таблице и на рисунках.

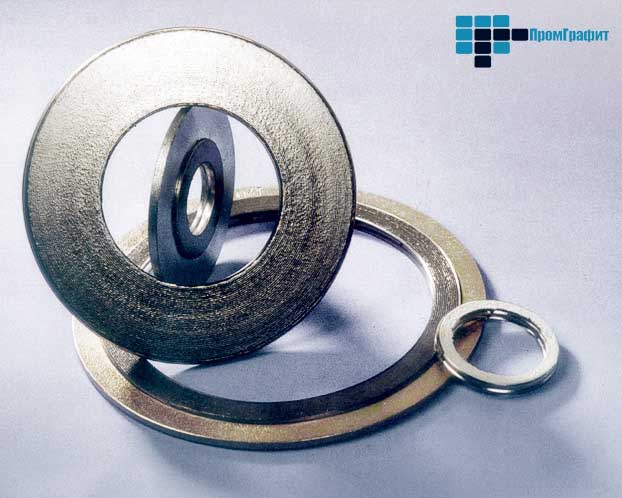

СНП (спирально-навитые прокладки) представляют из себя прокладки, навитые из V-образных или W -образных чередующихся слоев профилированной холоднокатанной антикоррозийной металлической ленты и ленты мягкого наполнителя из термораширенного графита или из ПТФЭ.

 СНП - Спирально-навитые прокладки


Типы Обозначение типа
(по API Standart 601)
Описание конструкции Примечание
Основной A (NF) СНП имеют кольцеобразную форму и состоят из двух спирально-навитых чередующихся лент: профилирорванной холоднокатанной из коррозийно-стойкой стали и специальных наполнителей.
Фланцевые соединения типа "шип-паз"
Основной Б (VR) См. тип A (NF)
Фланцевые соединения типа "выступ-впадина"
С внутренним кольцом B (VRI) Основной тип, оснащенный внутренним ограничительным кольцом
Фланцевые соединения типа "выступ-впадина"
С наружным кольцом Г (GA) Основной тип, оснащенный наружным ограничительным кольцом
Фланцевые соединения с гладкими уплотнительными поверхностями
С внутренним и наружным кольцами Д (GIA) Основной тип, оснащенный внутренним и наружным ограничительными кольцами Фланцевые соединения с гладкими уплотнительными поверхностями
Примечание: В зависимости от применяемых фланцевых соединений, присоединительные размеры и размеры уплотнительных поверхностей фланцевых соединений типа "шип-паз", "выступ-впадина" и соединительного выступа для фланцев арматуры должны соответствовать требованиям ГОСТ 12815, для фланцев сосудов и аппаратов - ГОСТ 28759.3 и другим нормативным документам на оборудование (в том числе и импортное).



Параметры
t,°С P, кгс/см2 d, mm S, mm
-200 +1000 420 16-3000 3,2/4,5
